ALIN-TECH MACROPAD

Como nasceu o ALIN-TECH MACROPAD

O ALIN-TECH MACROPAD nasceu de uma conversa simples cá em casa.

Um dia, o meu filho, com 13 anos, perguntou-me se lhe podia comprar um pequeno teclado para usar no computador, onde pudesse carregar numa tecla e abrir rapidamente diferentes aplicações.

“Queres um macropad, certo?”

Expliquei-lhe como funcionava um macropad, para que servia e como podia ser configurado para executar diferentes ações com apenas um botão. Depois fiz-lhe outra pergunta:

“Preferes que eu te compre um ou queres que faça um especialmente para ti?”

A resposta acabou por dar origem a todo este projeto.

Comecei por desenvolver um protótipo, testando diferentes soluções de hardware e criando o firmware no Arduino IDE para controlar os botões e comunicar com o computador.

Depois de várias semanas de testes, ajustes e melhorias, percebi que o projeto podia ir muito mais longe. Em vez de depender apenas do firmware, fazia sentido criar uma aplicação própria para Windows, capaz de configurar cada botão de forma simples e permitir muito mais funcionalidades.

Foi assim que nasceu o ALIN-TECH MACROPAD: um projeto que começou como uma ideia para o meu filho e acabou por se transformar num sistema completo de hardware, firmware e software dedicado.

BASIC e PRO no mesmo programa

Um único EXE. Seleciona BASIC (gratuito) ou PRO dentro do programa. O PRO é ativado com uma licença.

MACROPAD BASIC

0 €

Gratuito

Atalhos ALT, CTRL e Windows
Links, pastas e aplicações
Microfone, áudio e multimédia
1 perfil disponível: WORK

Seleção de temas indisponível
Funções avançadas reservadas ao PRO

Descarregar programa

MACROPAD PRO

10 €

Ativação por licença

Tudo o que está incluído no BASIC
4 perfis: WORK, GAMES, OFFICE e MUSIC
Seleção de temas
Controlo e áudio por aplicação
OBS, macros e múltiplas ações
Mudança de perfis e controlo do rato
Comandos personalizados
Captura e gravação do ecrã

Contactar por email

Queres ativar o PRO?

Contacta-nos por email para receberes todas as instruções de compra e ativação.

alin-tech@outlook.pt

SOFTWARE

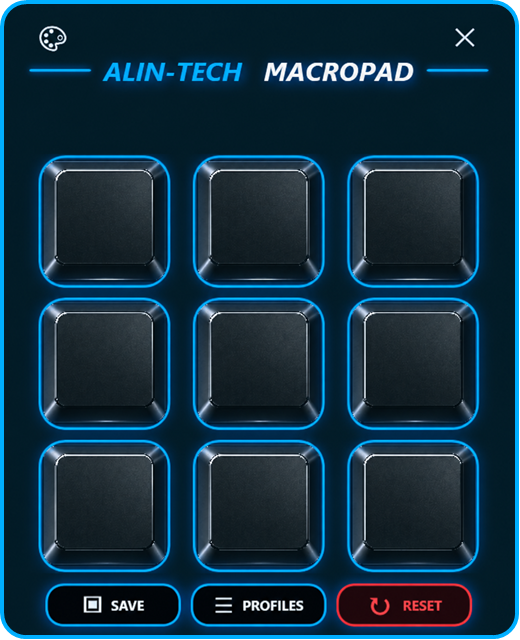

ALIN-TECH MACROPAD para Windows

O mesmo EXE inclui as versões BASIC e PRO e funciona com os microcontroladores suportados. A licença desbloqueia as funções PRO no programa instalado.

Windows

ALIN-TECH MACROPAD 1.0.0

Aplicação oficial para configurar e utilizar o MACROPAD.

Descarregar EXE

FIRMWARE

Escolhe o teu microcontrolador

RP2040-Zero: ligação USB. XIAO ESP32S3: ligação USB/BLE.

RP

RP2040-Zero

Firmware oficial para placas RP2040-Zero.

Descarregar UF2

S3

XIAO ESP32S3

Firmware oficial para Seeed Studio XIAO ESP32S3.

Descarregar BIN

PREÇOS

MACROPAD pronto a enviar

Escolhe a versão do hardware. O mesmo software ALIN-TECH MACROPAD funciona com ambas as versões.

RP

Pronto a enviar

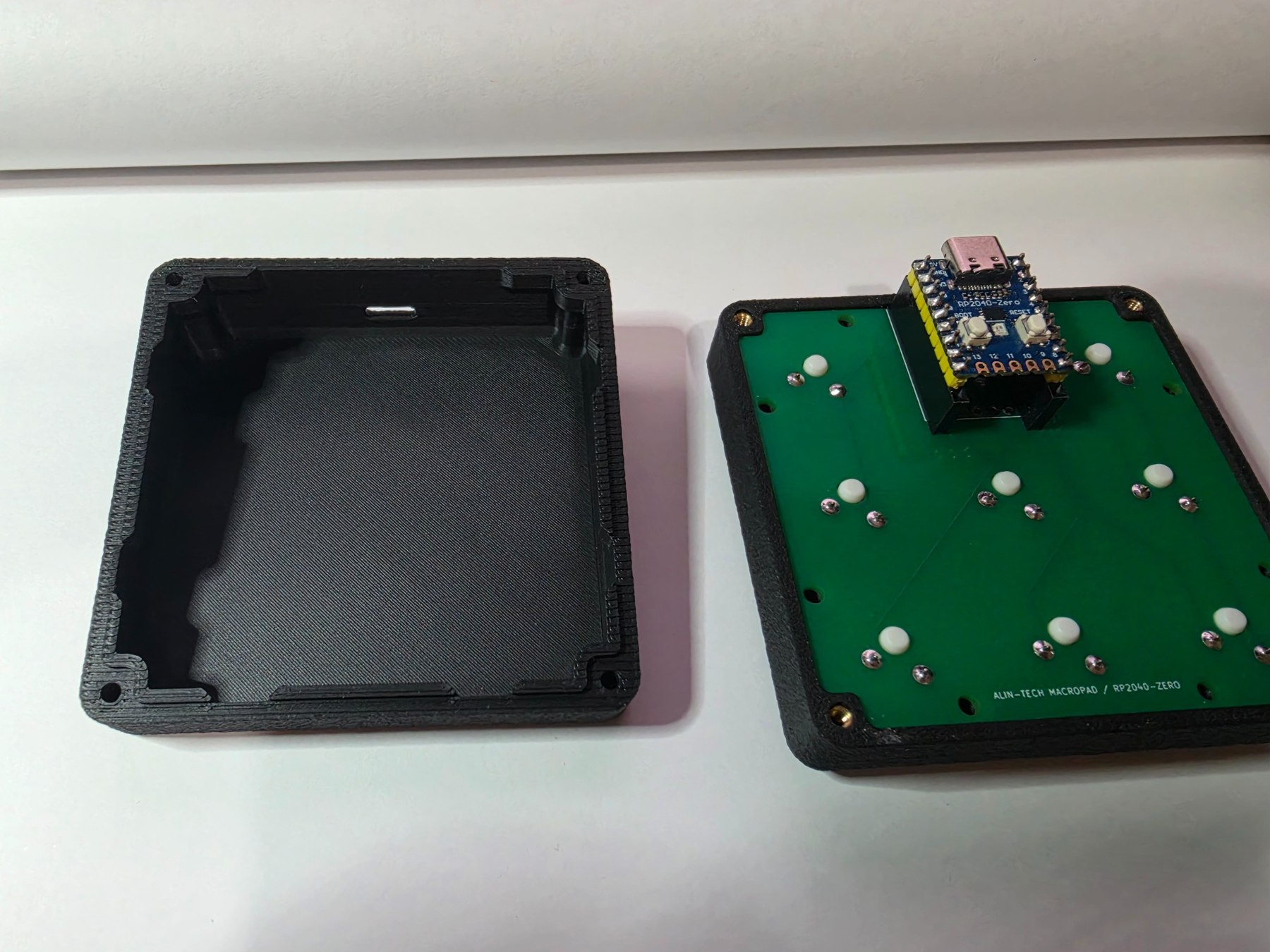

RP2040-Zero

Versão do ALIN-TECH MACROPAD com RP2040-Zero.

25 €

S3

Pronto a enviar

XIAO ESP32S3

Versão do ALIN-TECH MACROPAD com XIAO ESP32S3.

40 €

Portes de envio para Portugal Continental 7 €

Também disponibilizo os ficheiros STL para quem quiser construir o ALIN-TECH MACROPAD em casa.

INSTALAÇÃO

Começar em três passos

1

Instala o software

Descarrega e instala o ALIN-TECH MACROPAD no Windows.

2

Instala o firmware

Escolhe o firmware correspondente ao teu microcontrolador.

Ver guia de ligações e hardware / README

3

Liga o MACROPAD

Liga por USB/BLE e abre o programa para configurar as tuas ações.

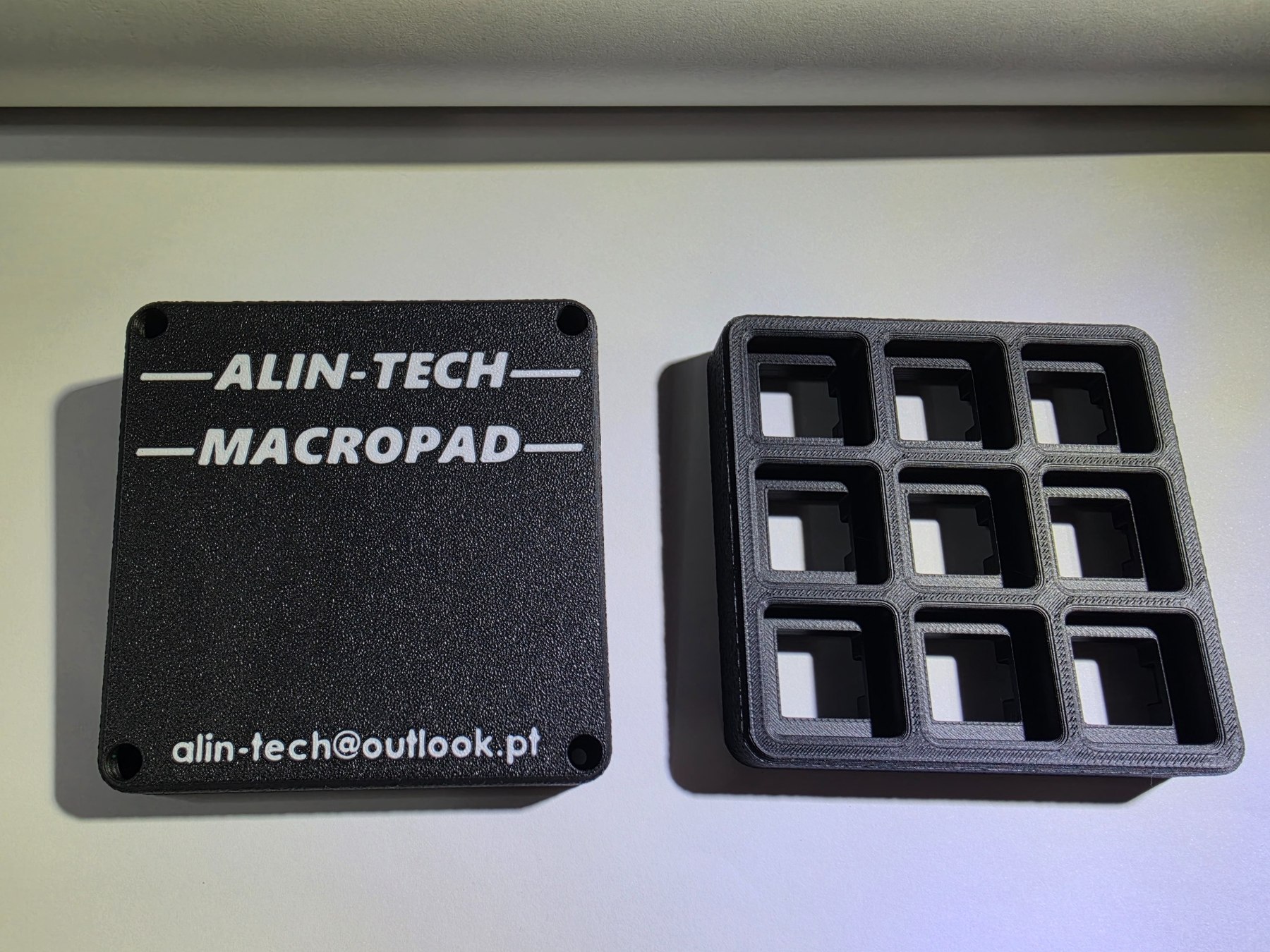

GALERIA

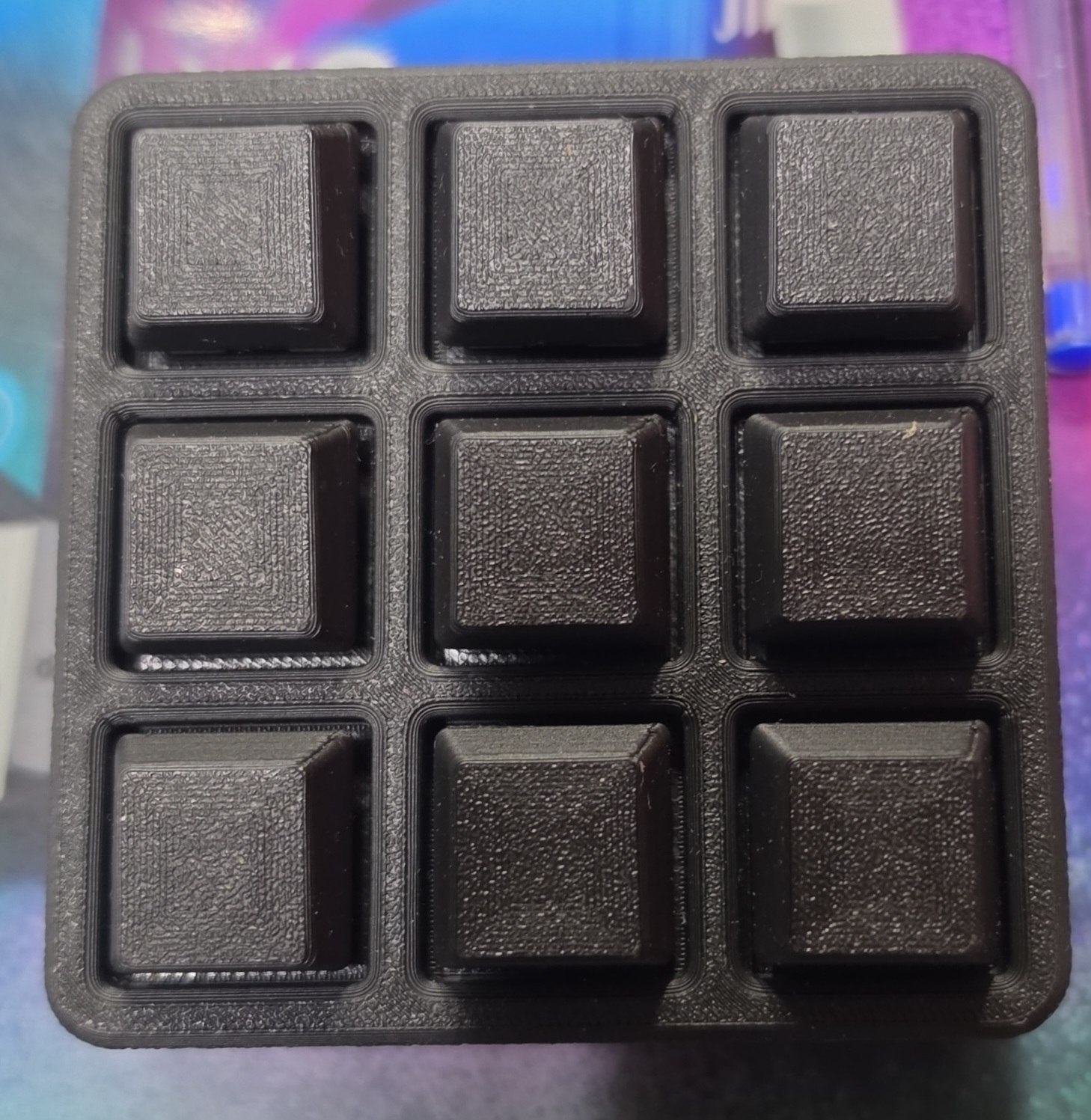

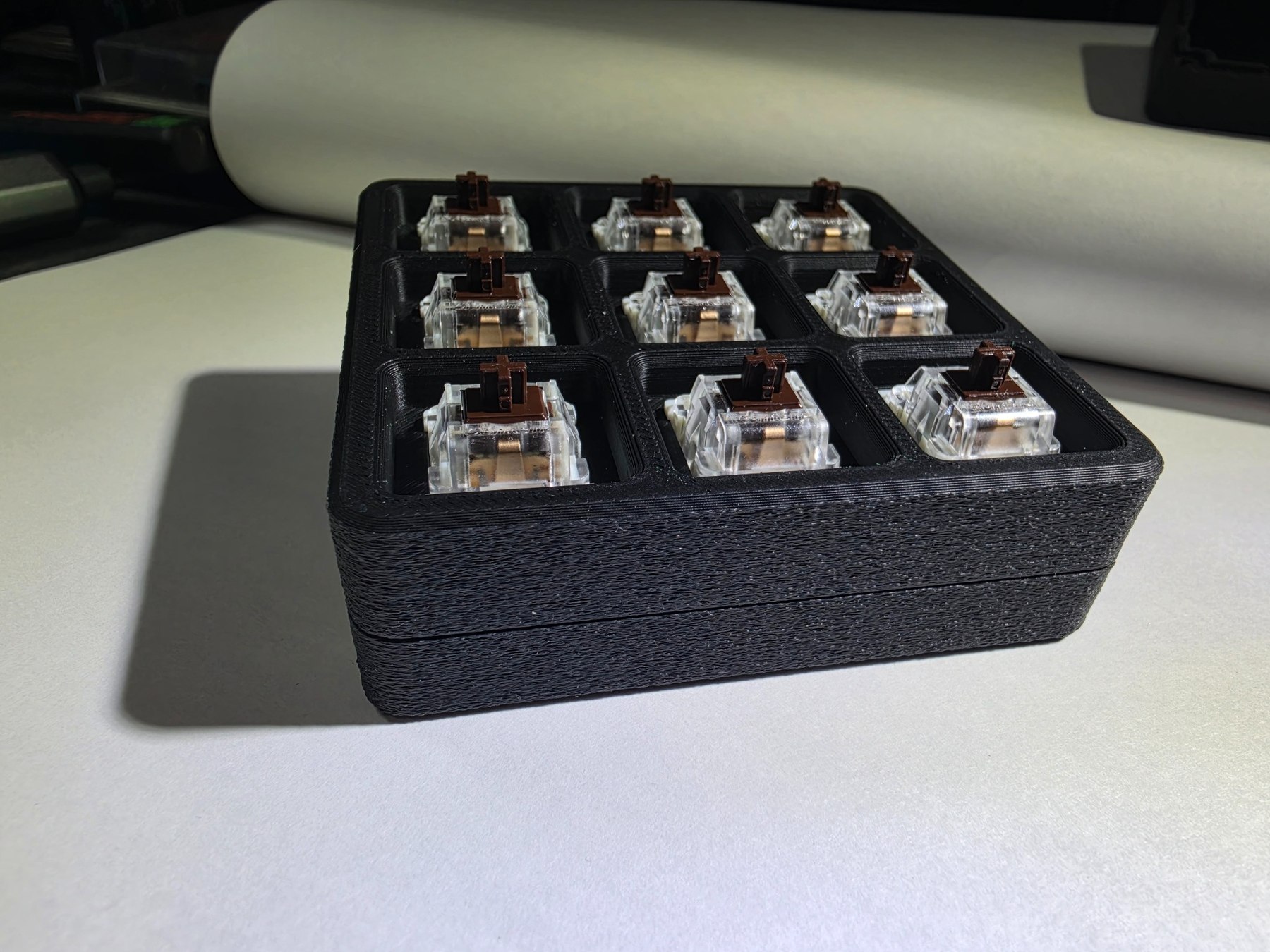

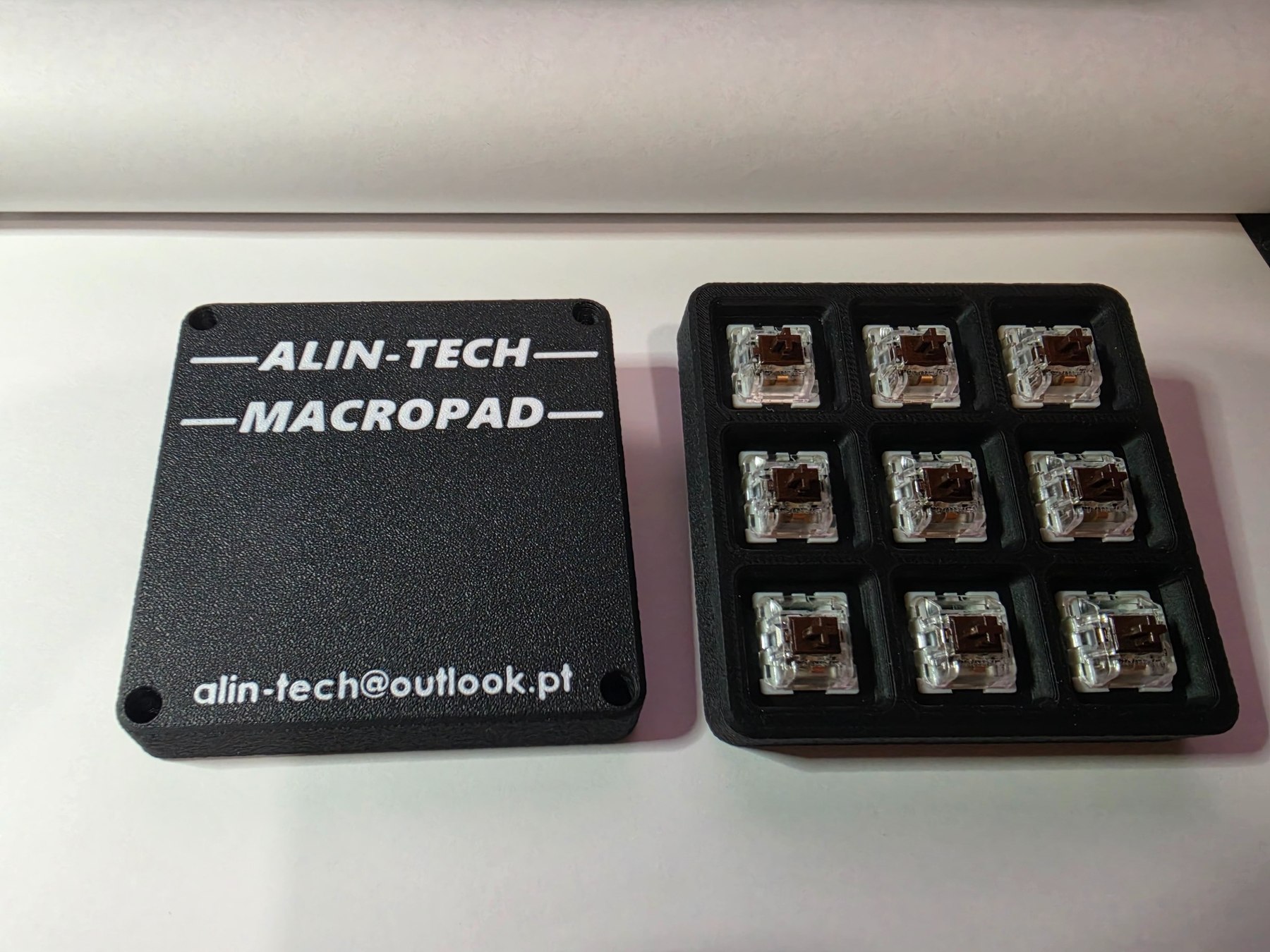

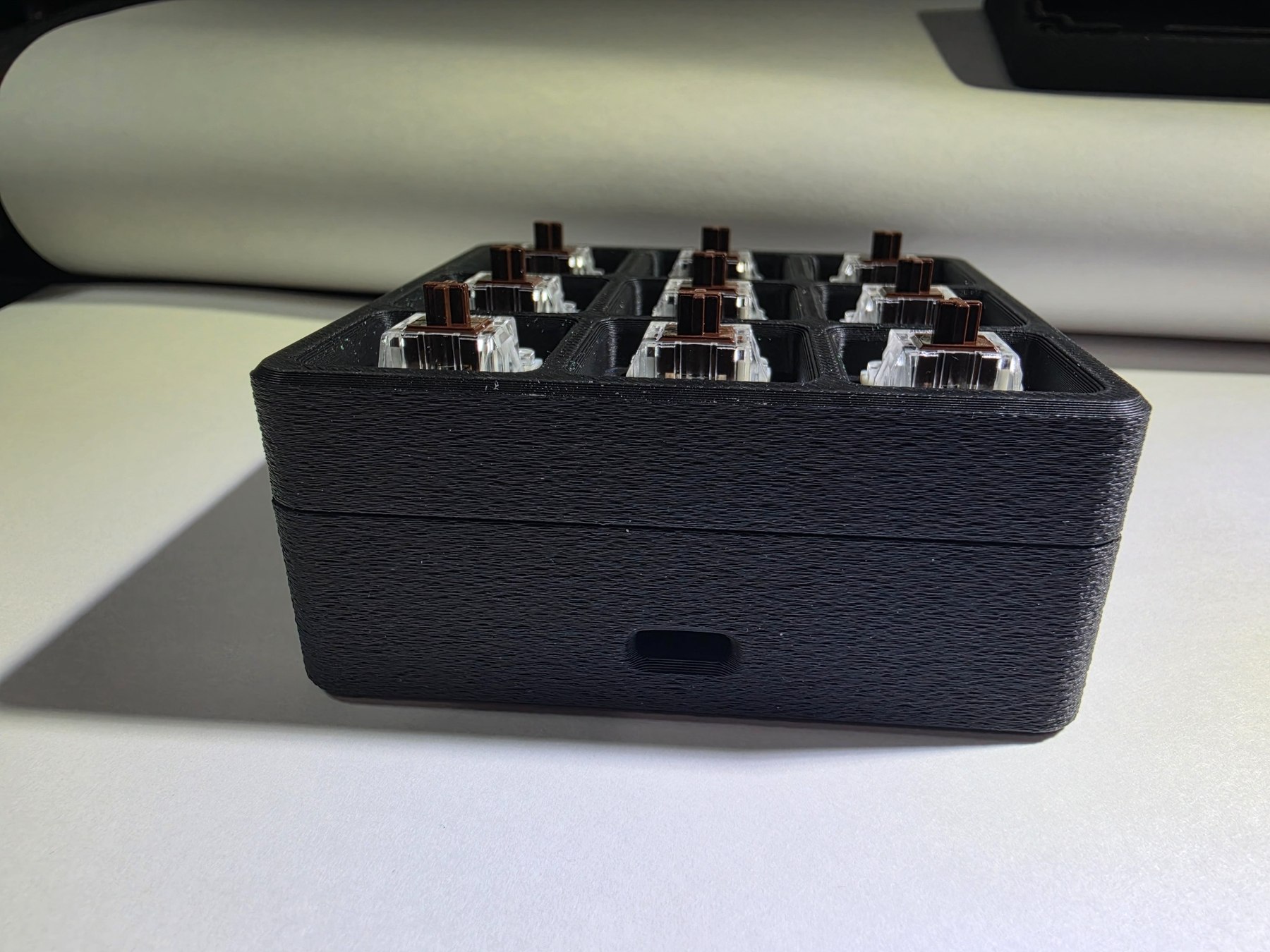

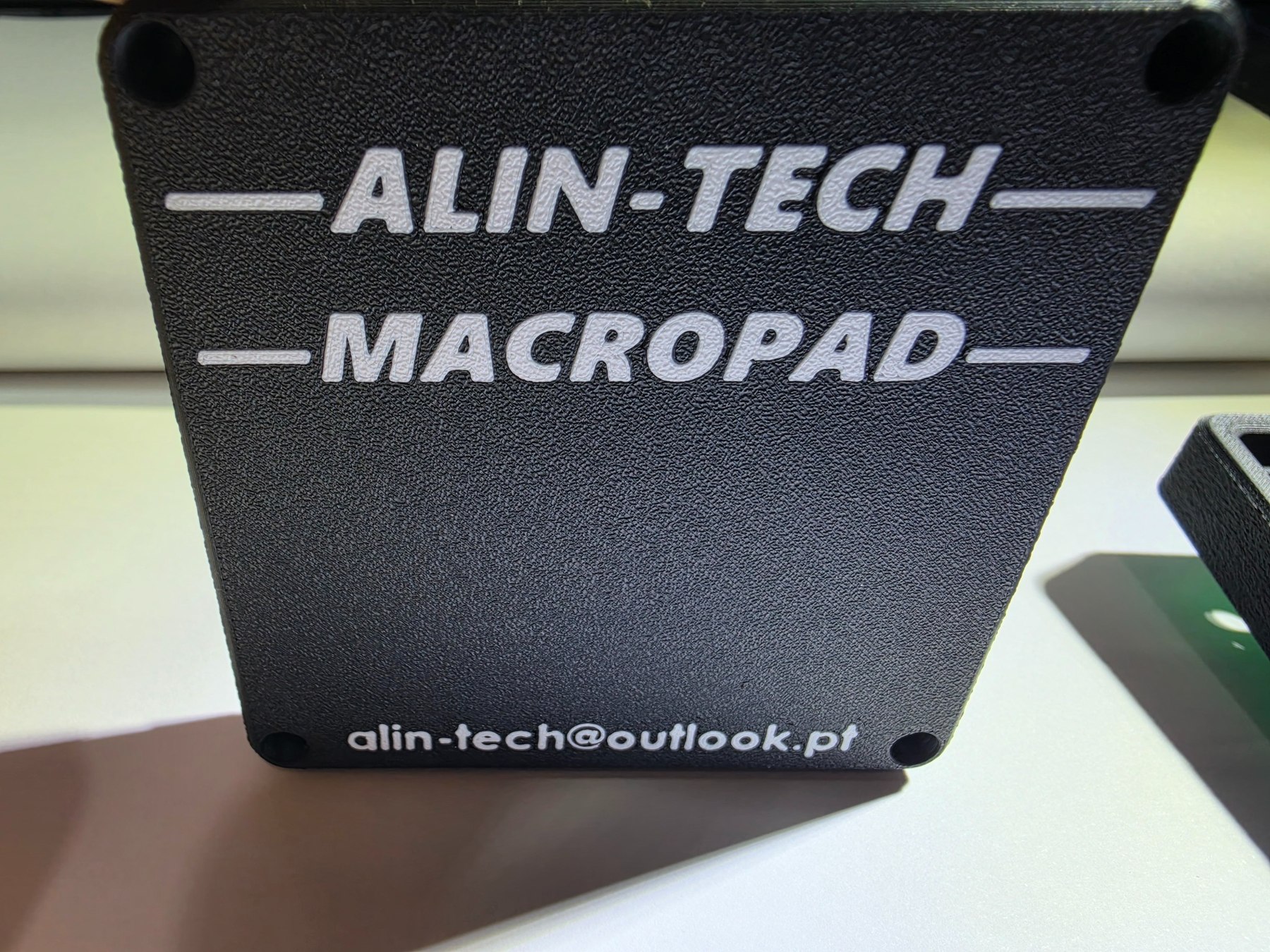

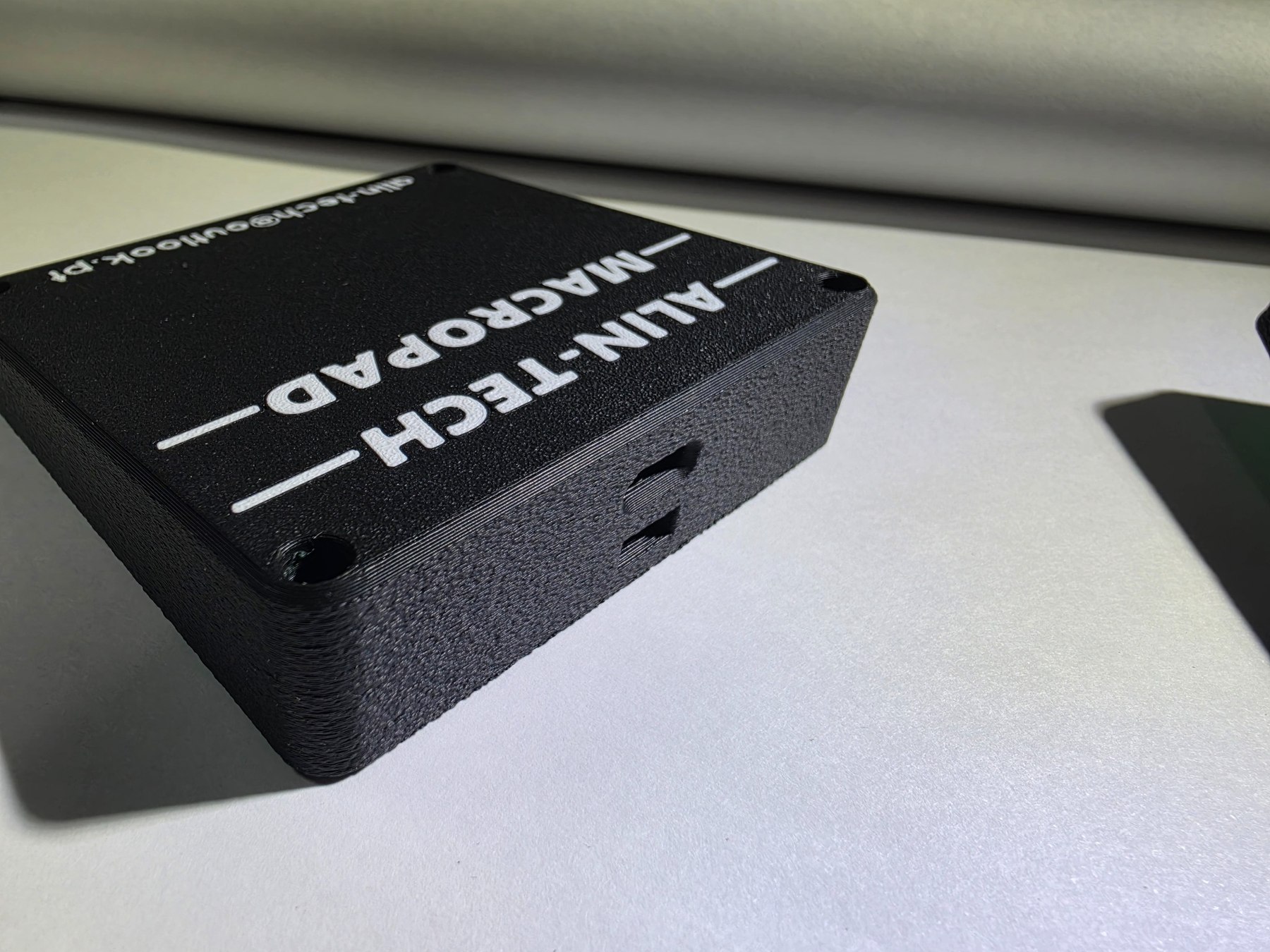

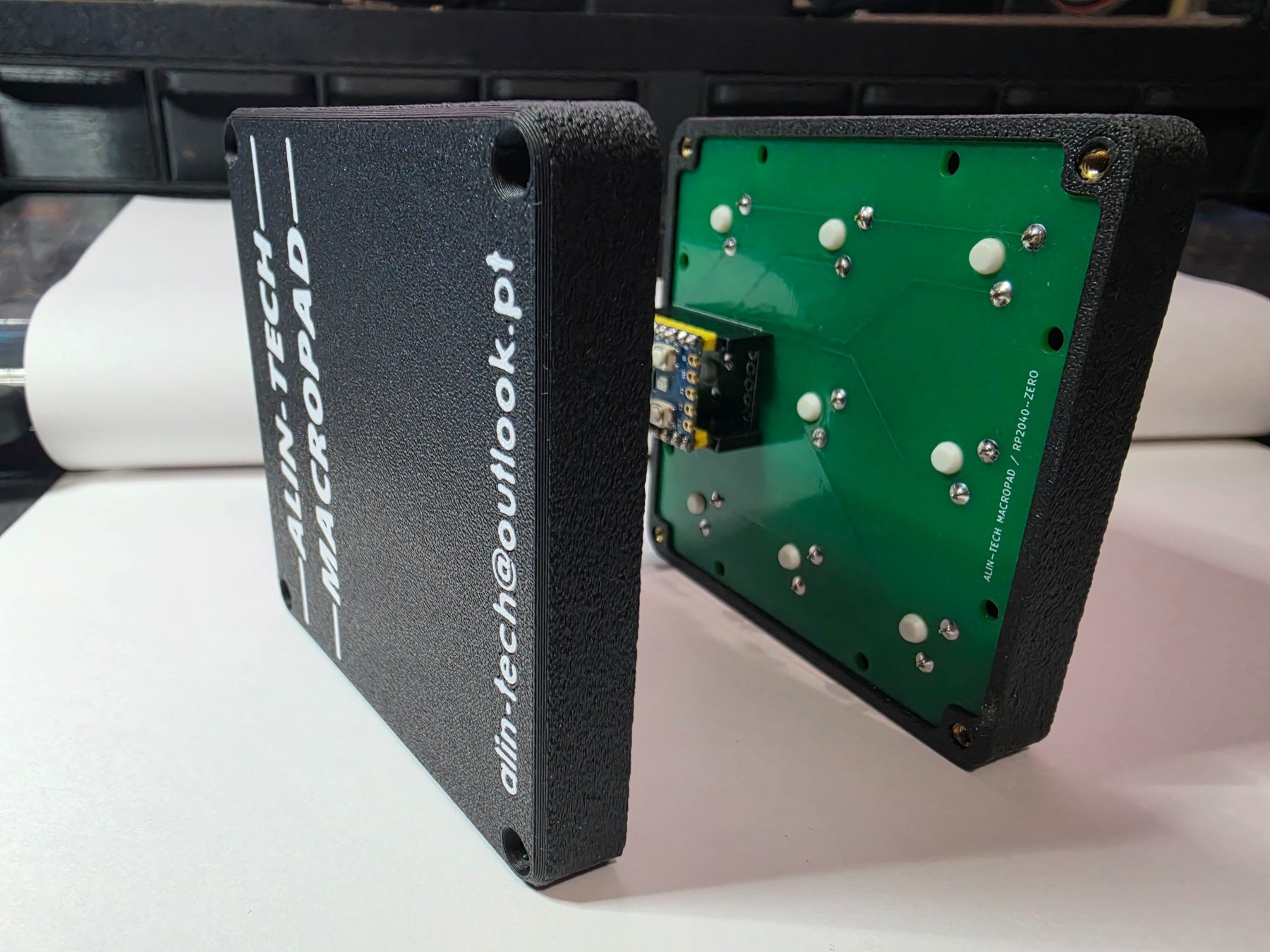

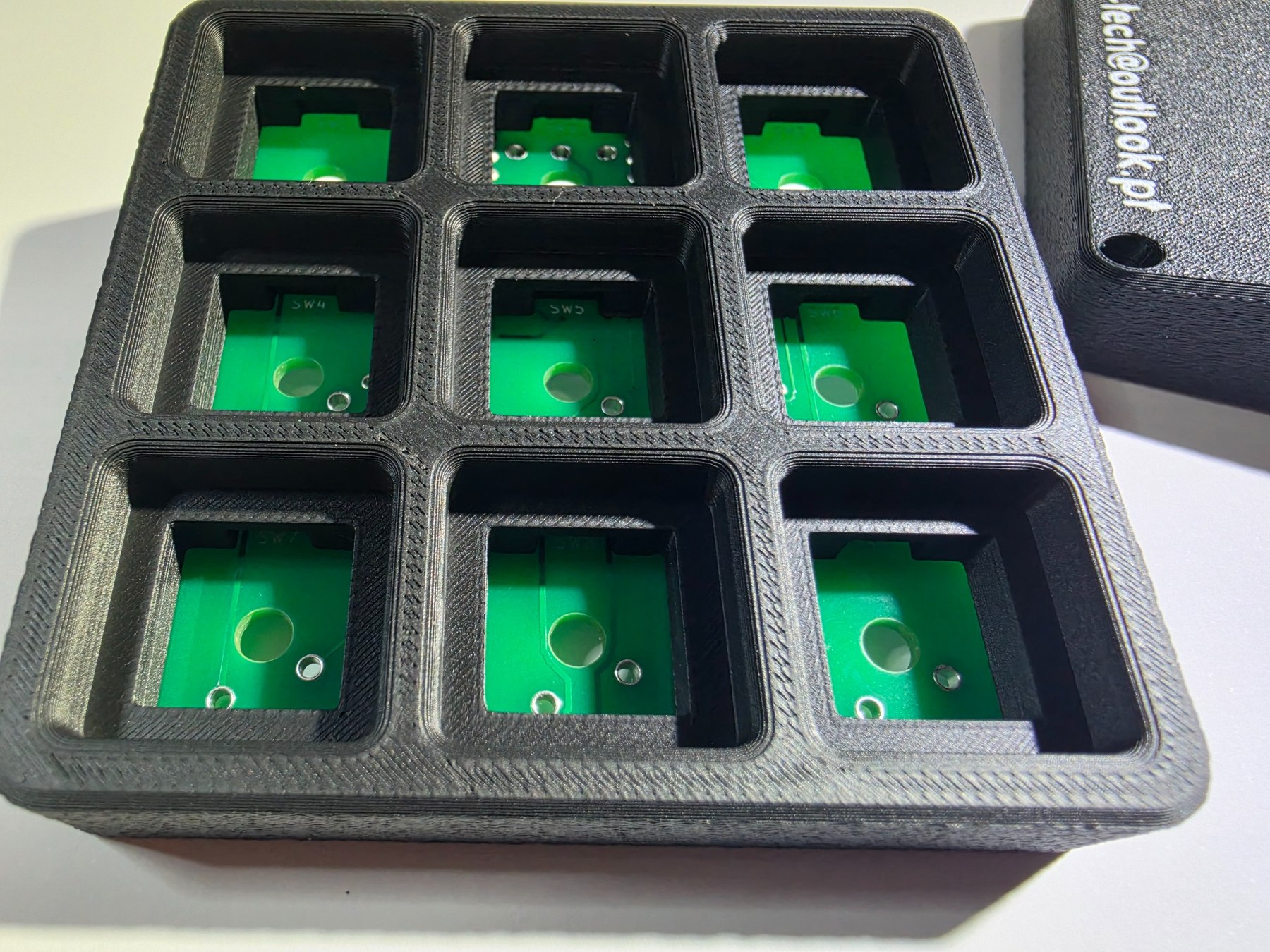

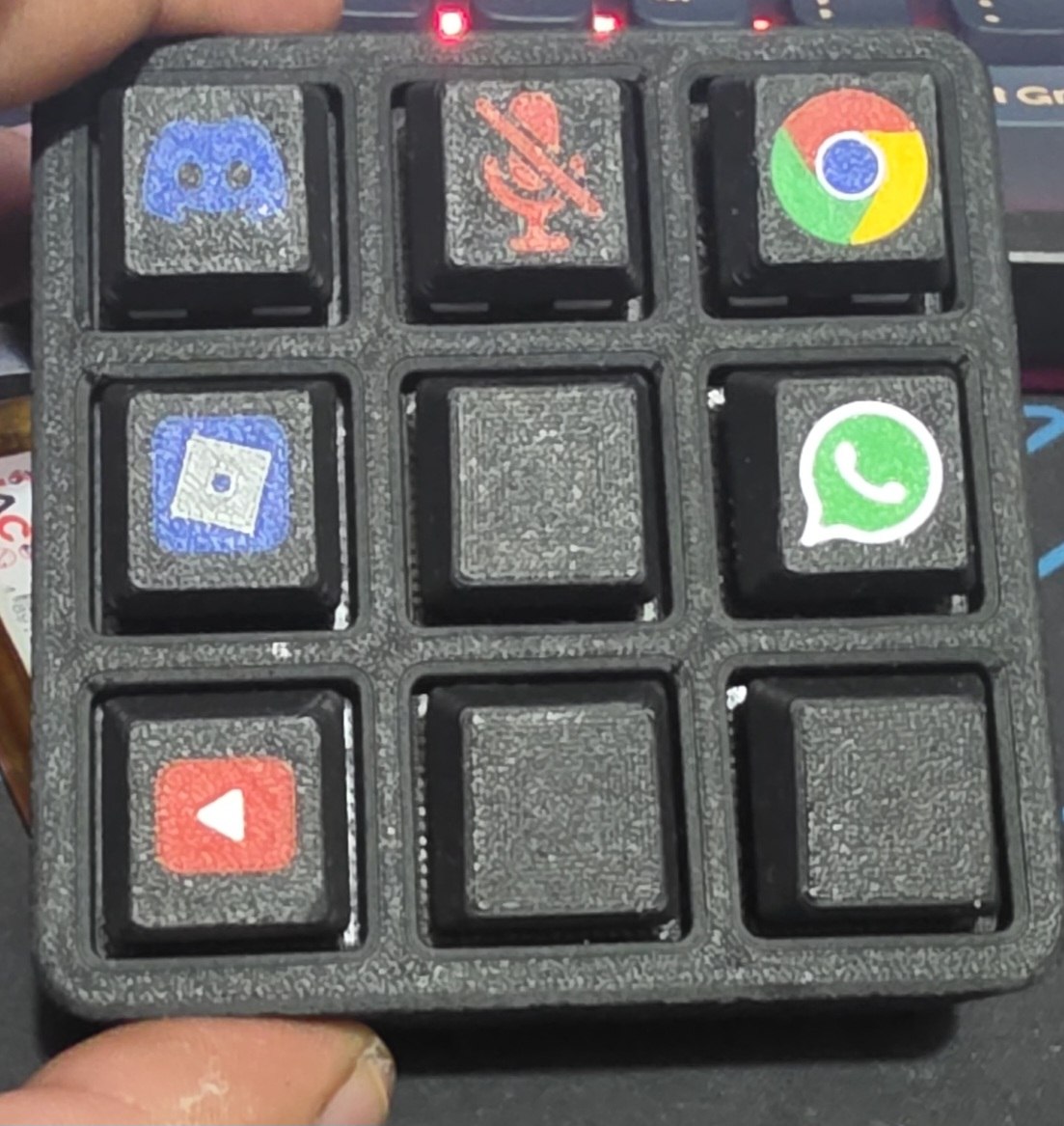

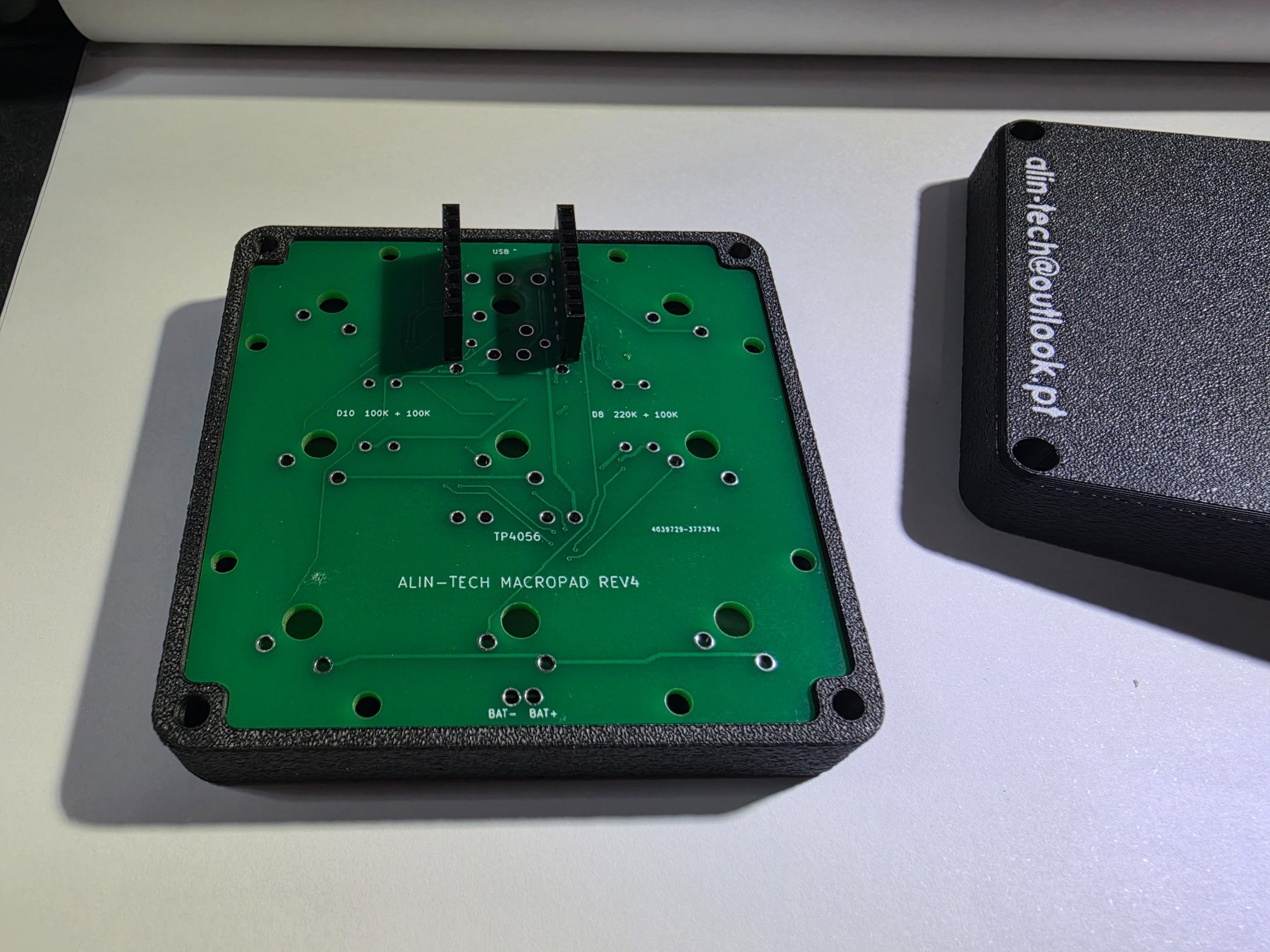

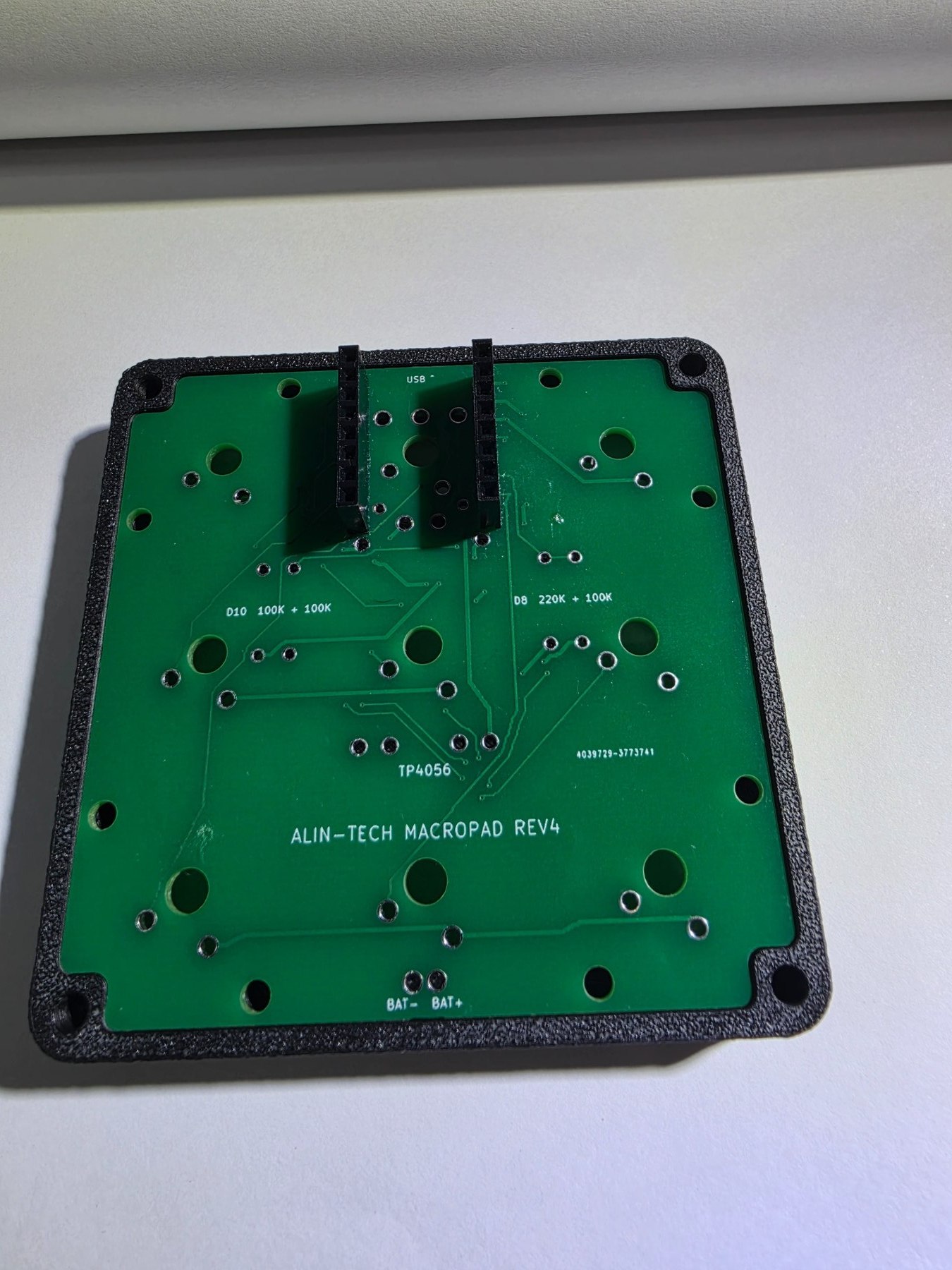

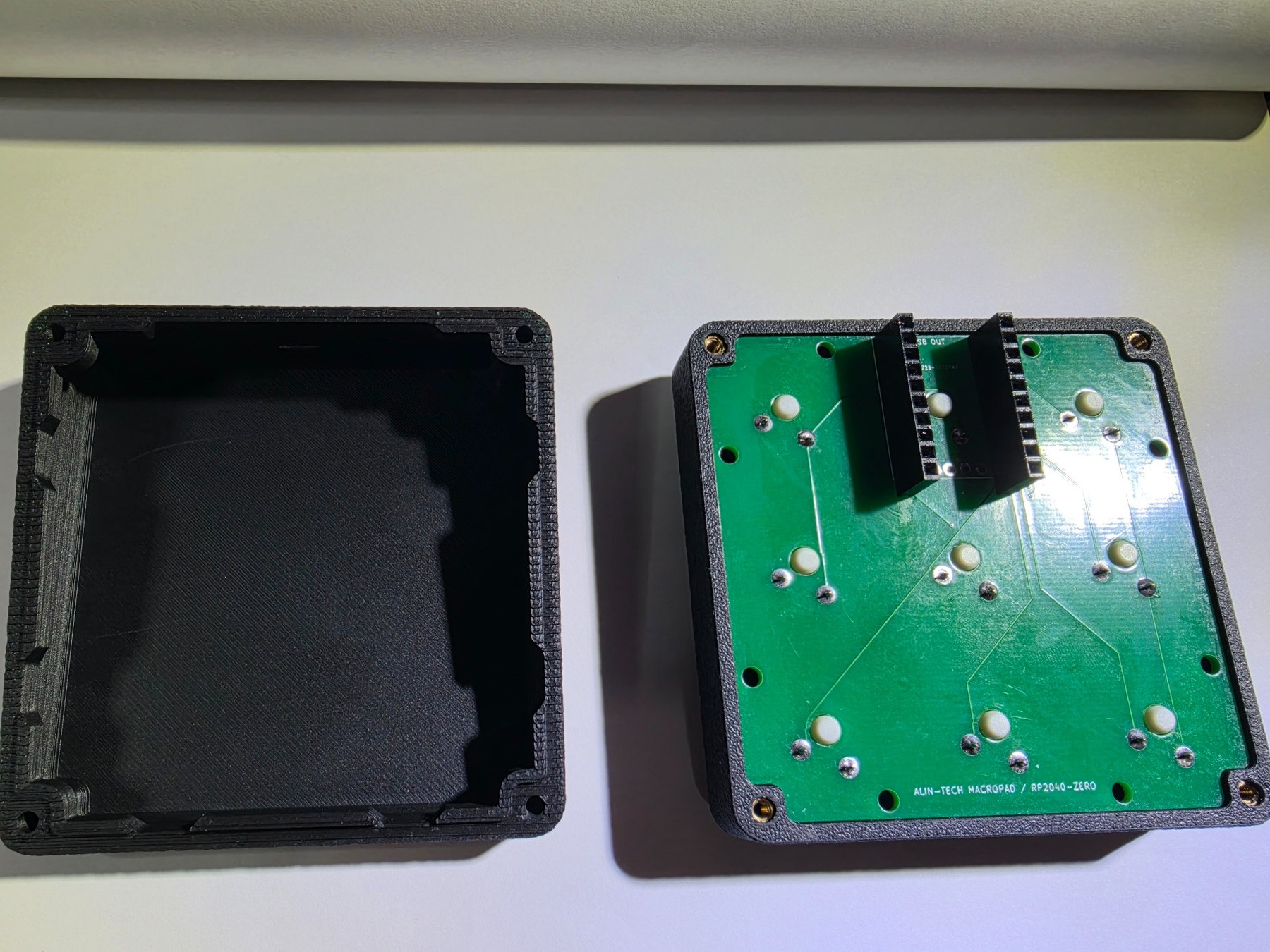

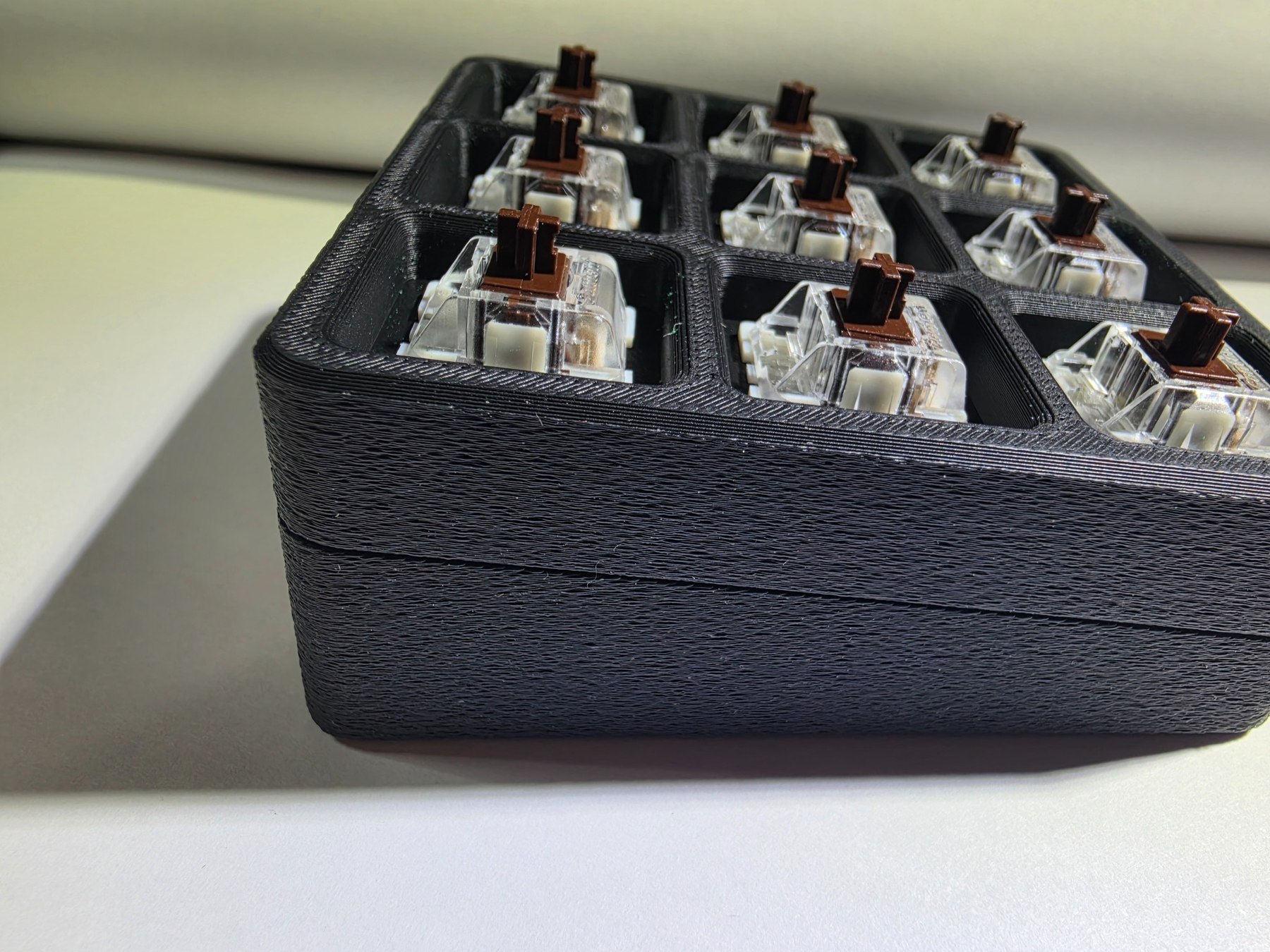

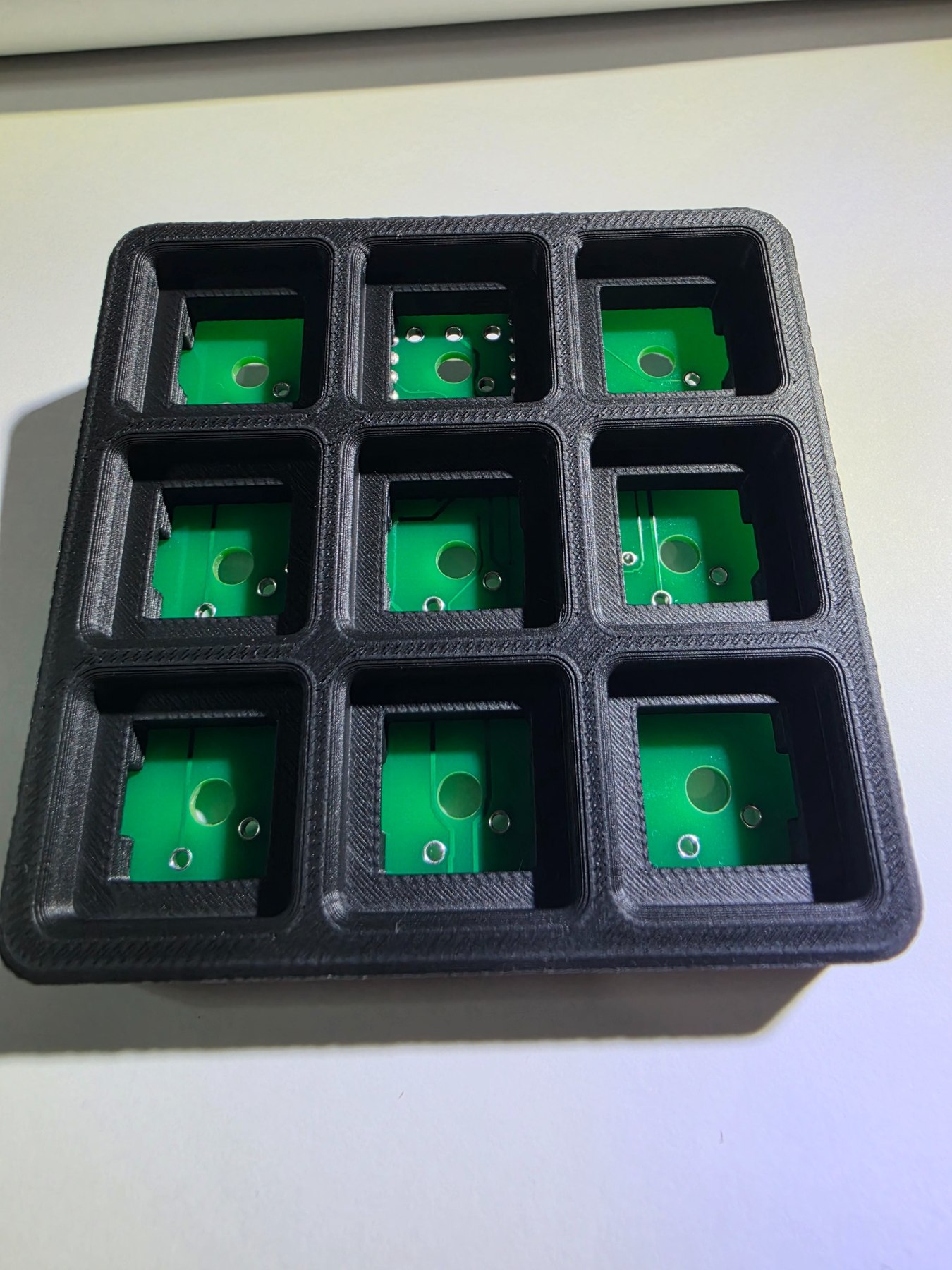

ALIN-TECH MACROPAD

BUILD YOURSELF

Constrói o teu ALIN-TECH MACROPAD em casa

Versão DIY sem PCB: imprime as peças em 3D e liga os botões diretamente ao microcontrolador com fios.

RP

RP2040-Zero

Ficheiros STL e 3MF disponíveis para construir a versão DIY do RP2040-Zero sem PCB.

Sem PCB — montagem por fios entre o microcontrolador e os botões.

A carregar ficheiros do R2...

S3

XIAO ESP32S3

Pasta dedicada aos ficheiros STL da versão DIY para XIAO ESP32S3.

Sem PCB — montagem por fios entre o microcontrolador e os botões.

STL em breve

Ligação dos botões — RP2040-Zero e XIAO ESP32S3

Nos dois microcontroladores, o firmware usa INPUT_PULLDOWN. Cada botão liga o respetivo GPIO aos 3.3V quando é pressionado; quando está solto, o pull-down interno mantém o GPIO em LOW através de GND. Não utilizar 5V nos GPIO.

3.3V ── Botão ── GPIO
                 │
                 └── Pull-Down interno ── GND

XIAO ESP32S3 — deteção do carregador

O D10 deteta a presença de 5VIN / carregador através de um divisor de tensão com dois resistores de 100 kΩ.

5VIN ── 100 kΩ ── D10 ── 100 kΩ ── GND

DOCUMENTAÇÃO

Documentação do ALIN-TECH MACROPAD

Consulta a documentação do projeto, a licença e os avisos das bibliotecas de terceiros.

MD

README

Informação técnica do MACROPAD, hardware suportado, firmware, BASIC / PRO e funcionamento do software.

Abrir Descarregar

TXT

LICENSE

Condições de utilização do software, firmware e identidade ALIN-TECH.

Abrir Descarregar

TXT

THIRD-PARTY-NOTICES

Licenças, copyrights e avisos relativos aos componentes open source utilizados pelo projeto.

Abrir Descarregar
